产品特色

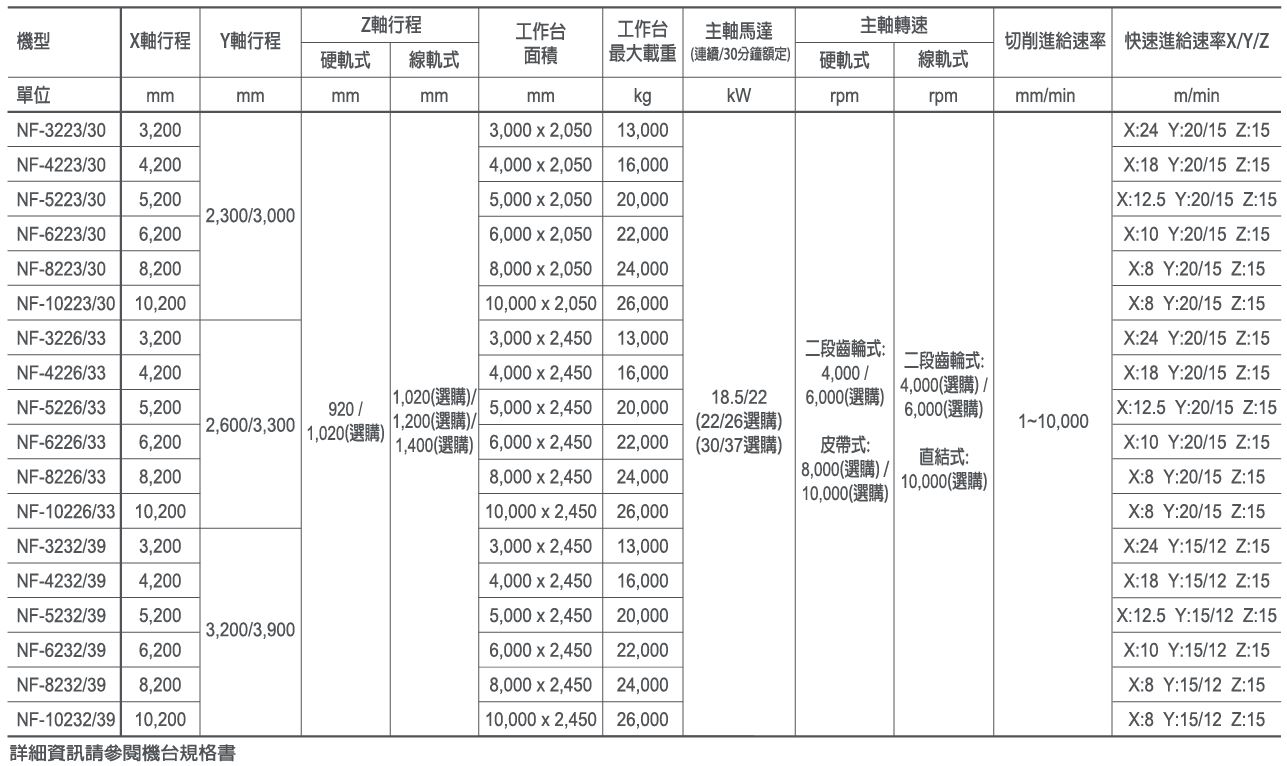

NF系列是乔崴进畅销的龙门加工中心机种之一，三轴线轨搭配Z轴硬轨，Y轴行程2,300 mm ~3,900 mm，X轴行程2,200 mm~ 10,200 mm。高刚性结构确保定位精度保持在±0.005/300 mm(JISB6333)。

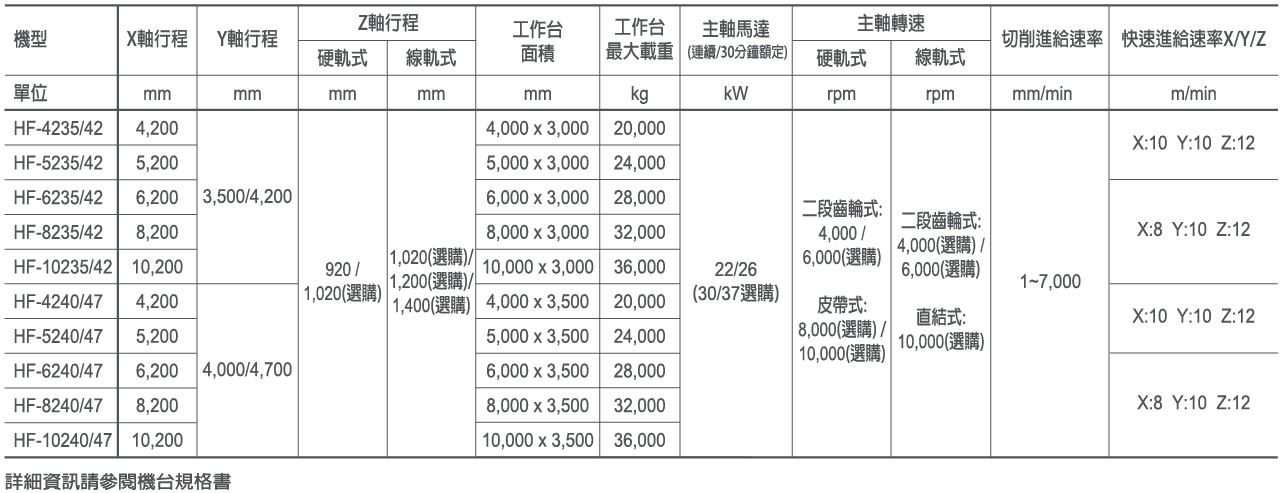

NF/ HF的精准定位满足各种精密零件加工，包含高切线速度的模具表面加工、复杂角度加工，模具3D高速切削加工与高精度轮廓加工。搭配乔崴进开发的刀尖点误差自动补正功能、全自动附加头和自动刀具交换，实现全自动加工。
· 高刚性箱型底座、配置最佳跨距的工作台滑道，宽大的载重面积，确保最佳动态水平精度。
· 方形截面设计的横梁、让机头重心均匀紧靠横梁中心，确保重切削能力。
· 全自动五面加工能力：
· 自动换头 (配备自动头舱 )：90 度头 /延长头 /万向头
· 90 度头立主轴 /卧主轴自动换刀
· 坐标转换及位移补正功能
1. FANUC 0iMF控制器
2. 硬轨机头4,000rpm两段齿轮变速主轴
3. Z轴行程 920 mm
4. 主轴油温冷却装置
5. 双油压缸及氮气辅助配重系统
6. X, Y轴导螺杆防震支撑系统（X轴4m以上，Y轴3m以上）
7. 中央集中自动进给润滑装置
8. 三轴润滑油独立收集装置
9. 主轴锥孔清洁吹气
10. 操作侧清洁水枪及空气接口
11. 切削液冷却系统
12. 40把刀及刀臂式自动换刀系统
13. 全罩式防护罩（不含顶面）（NF系列2~6m标准）
14. 四片式防护钣金（NF系列8~10m标准）（HF全系列）
15. 左右移动悬臂式操作箱
16. 工作台侧弹簧式卷屑装置
17. 链式铁屑输送机
18. 电器箱配备热交换器
19. 工作灯
20. 程序结束警示灯
21. 分离式手摇轮
22. 脚踏式主轴松刀开关
23. RJ45 网络传输
24. XYZ轴绝对式位置检出器
25. XYZ轴行程极限硬件保护
26. 主轴切削负载软件保护
27. 自动断电功能
28. 乔崴进VW-FX人机界面
29. 地基水平垫块及基础螺栓
30. 调整用工具及工具箱
31. 技术手册（操作、保养手册及电路图）
1. 控制器 FANUC 31iB /HEIDENHAIN TNC640 / SIEMENS 828D / SIEMENS 840D / MITSUBISHI M80 TypeA /MITSUBISHI M830
2. 硬轨 6,000rpm 两段齿轮变速主轴
3. 线轨 3,000 / 4,000 / 5,500 /6,000rpm 两段齿轮变速主轴
4. 硬轨 8,000 / 10,000rpm 皮带式主轴
5. 线轨 10,000rpm 直结式主轴
6. Z轴行程 1,020mm(硬轨式主轴头，适用齿轮式/皮带式主轴)
7. Z轴行程 1,000 / 1,200 / 1,400mm(线轨式主轴头，适用齿轮式/直结式主轴)
8. 立式换刀60把
9. 落地立式换刀 40 / 60把
10. 落地立卧式换刀 40 / 60把
11. 主轴中心出水系统 20 / 70bar (立式主轴)
12. 主轴环状式切削冷却装置 (限无附加头)
13. 油路刀把接口
14. 油路刀把 5 / 20bar切削液界面
15. 切削液油水分离装置
16. 切削油雾冷却装置
17. 四片式防护钣金 (NF系列2~6m)
18. 全密闭式钣金(含顶面) (限NF-xx23/26系列，2~6m)
19. 全罩式防护罩(不含顶面) (NF系列，8~10m) (HF全系列)
20. 上下左右移动高悬吊式操作箱
21. 工作台侧叶片式卷屑装置
22. 集屑桶
23. 电气自配备冷气机
24. XYZ轴全死循环光学尺
25. 三轴独立手摇轮
26. 副工作台
27. 旋转工作台
28. 预留第四轴接口 ( 油压装置与电气接口)
29. 意外断电Z轴拉升功能
30. 自动刀长量测
31. 自动工作量测
32. 变压器
33. 自动暖机功能
