    模具产业切削应用-乔崴进高精密龙门中心机高效助力精密加工业

    深圳煜高: 发布时间:2018-05-31

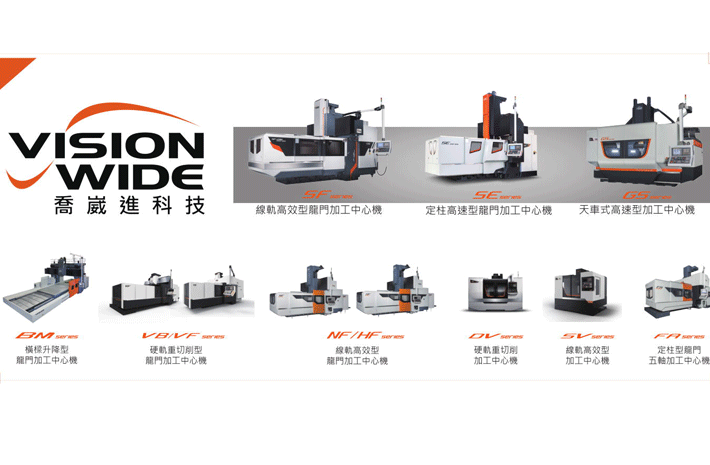

    乔崴进科技是台湾专业龙门加工中心机制造厂,成立于1999年,以产业技术、需求服务为产品发展导向,致力并提供发展依据各行业需求之加工关键技术设备,更进而提供产品研发到切削工艺技术的全套解决方案服务。产品范围包括重切削加工、高速及高效率的定柱型龙门加工中心机,到多功能化的五面及五轴、横梁升降型加工中心机等设备。此外,将持续发表横梁升降机、动柱型龙门加工中心机;应用产业包含一般精密零件性加工、塑胶、汽车、铁路、横梁、航太、造船、发电设备等。


    切削应用模具产业篇

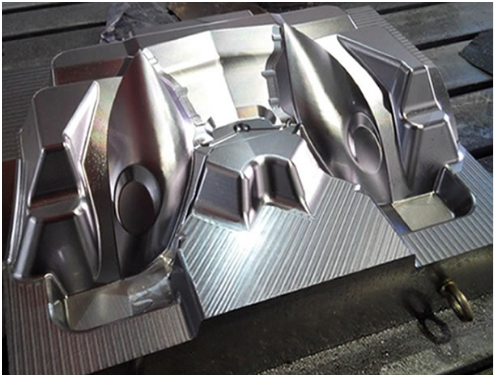

    车灯模

    特色

    ·        0.2G高加減速模具切削

    ·        高進給粗加工:D25

           F10,000mm/min 120cc/min

    ·        高速模面精加工:F4,000mm/min

    ·        Ra0.4μm 高表面粗糙度

    ·        0.04 mm 輪廓精度

    加工條件

    ·        尺寸:L800mmW550mmH250mm

    ·        材質:P20

    ·        精修刀具:D10R5球刀

    ·        精修步距:0.15mm

    ·        刀具路徑:45度往復投影加工

    ·        主軸轉速:12000 RPM

    ·        切削進給率:4000mm/min

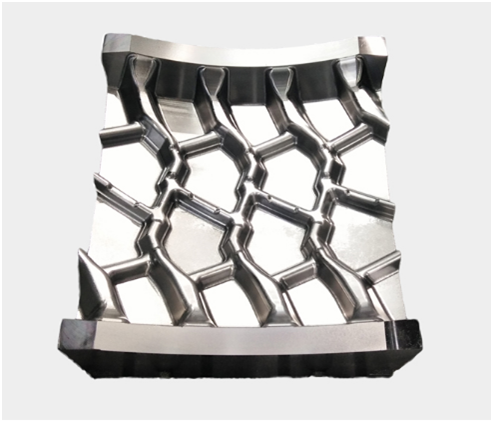

    大型轮胎模

    特色

    ·        五轴同动R角清角加工

    ·        F10,000 D25 粗加工

    ·        F 3,000 R6 精加工,22小时

    加工条件

    ·        尺寸:L660mmW600mmH260mm

    ·        材质:S45C

    ·        刀具:D10R5球刀

    ·        步距:0.2mm

    ·        刀具路径:多轴投影加工

    ·        转速:15,000rpm

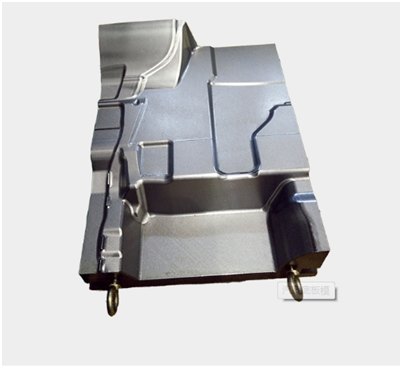

    汽车底板模

    特色

    ·        模面精修高速进给 F3000F5000

    ·        高加减速切削 0.05G0.2G

    ·        切削时间低减 20%6hr08min4hr54min

    ·        Ra0.6μm

    加工条件

    ·        尺寸:L640mmW505mmH270mm

    ·        材质:P20

    ·        精修刀具:D16R8球刀

    ·        精修步距:0.3mm

    ·        刀具路径:45度往复投影加工

    ·        主轴转速:15000 RPM

    ·        切削进给率:5000mm/min

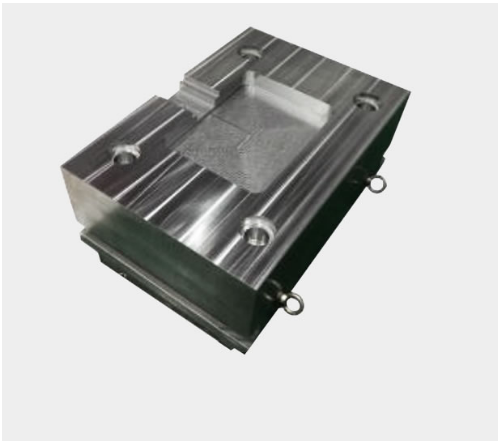

    模座高速进给切削

    特色

    ·        Vc 220m/min

    ·        10m 高进给切削

    ·        移除量300cc/min

    ·        0.006 mm 摚孔定位精度(Pitch 400x700mm)

    加工条件

    ·        尺寸:L800mmW550mmH250mm

    ·        材质:S45C

    ·        刀具:D40R1 高进给铣刀

    ·        切宽:25 mm

    ·        切深:1.2 mm

    ·        转速:2,000rpm



    铝合金模座高进给切削

    特色

    ·        24m 高进给切削

    ·        70 mm 长刀具切割

    ·        等锲合角加工

    加工条件

    ·        材质:铝A6061

    ·        刀具:D25 R1 圆鼻刀

    ·        切深(Ap)70mm Ae = 0.2 mm

    ·        刀具路径:等锲合角加工

    ·        转速:18,000rpm

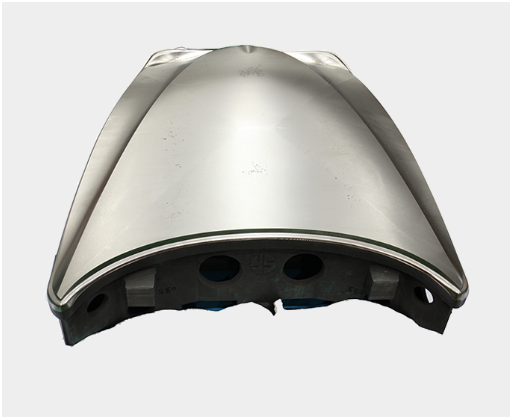

    引擎盖模

    特色

    ·        10m高进给切削

    ·        切削时间:5.2 小时

    ·        0.3G 加速度

    加工条件

    ·        工件尺寸:长2000mm、宽1600mm500mm

    ·        材质:铸铁FC300

    ·        刀具:D16R8 球刀

    ·        间距:0.5mm

    ·        刀具路径:环绕切削

    ·        转速:12,000rpm

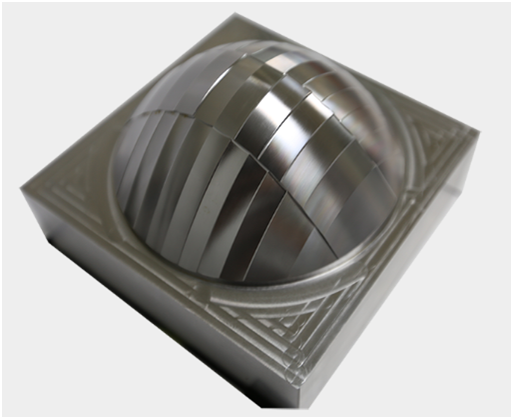

    车灯反射灯模具 ()

    特色

    ·        Ra0.4μm 表面粗糙度

    ·        0.04 mm 轮廓精度

    加工条件

    ·        工件尺寸:长160mm、160mm、100mm

    ·        材质:模具钢NAK80

    ·        刀具:D3R1.5 球刀

    ·        间距:0.05mm

    ·        刀具路径:投影切割

    ·        转速:12000 RPM

    ·        切削进给率:1500mm/min



    更多讯息,欢迎洽询
